Descrizione del prodotto:

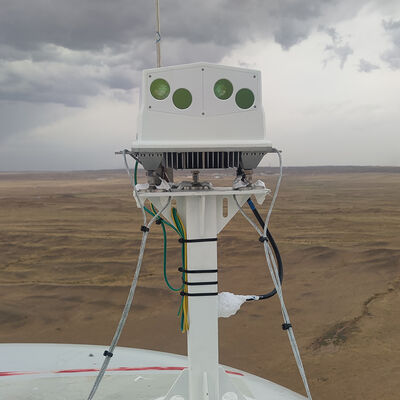

La serie Molas NL rappresenta un sistema lidar eolico a navicella all'avanguardia, sviluppato in modo indipendente dalla nostra azienda per soddisfare specificamente le applicazioni di energia eolica intelligente. Questo dispositivo innovativo è uno strumento di telerilevamento basato su laser, installato strategicamente sulle gondole delle turbine eoliche. Utilizza un'architettura di rilevamento coerente basata sul principio dello spostamento di frequenza del laser Doppler. Emettendo impulsi laser e analizzando i segnali retrodiffusi dagli aerosol atmosferici, il sistema fornisce misurazioni del campo del vento vettoriale ad alta precisione a distanze che vanno da 50 m a 200 m per il modello NL200, fino a 400 m per il modello NL400, 500 m per il modello NL500 e tra 70 e 750 m per i modelli NL750, tutti misurati davanti al piano del rotore.
Questo sistema lidar avanzato è in grado di supportare fino a 10 livelli di misurazione simultanei, operando con una frequenza di aggiornamento dei dati di 4 Hz. Vanta una precisione della velocità del vento di 0,1 m/s e una precisione della direzione del vento entro ±0,5°, che consente un monitoraggio preciso delle fluttuazioni dinamiche del vento. La serie Molas NL offre quattro configurazioni del fascio: tutti i modelli hanno un angolo orizzontale di 30°, mentre l'angolo verticale è di 25° o 10° per il NL200 e 10° per le varianti NL400, NL500 e NL750. Queste configurazioni garantiscono una copertura spaziale ottimale in una varietà di condizioni di turbina e sito.
L'integrazione con il sistema di controllo principale della turbina è perfetta, facilitata dal supporto di molteplici protocolli di comunicazione industriale come Profibus DP, Modbus TCP, Modbus RTU e CANOPEN. Questa connettività consente strategie avanzate di controllo feed-forward fornendo dati di anteprima del vento in tempo reale. Di conseguenza, le turbine possono regolare in modo proattivo il beccheggio e l’imbardata prima che il vento raggiunga il rotore, riducendo significativamente sia i carichi estremi che quelli di fatica e migliorando al tempo stesso la produzione annuale di energia (AEP). Oltre al controllo feed-forward, la serie Molas NL è determinante per correggere il disallineamento dell'imbardata, verificare le curve di potenza in sostituzione degli alberi meteorologici convenzionali, rilevare e analizzare le scie e consentire il controllo cooperativo intelligente di intere flotte di parchi eolici.
Progettato per resistere ad ambienti impegnativi, il sistema è dotato di una testa ottica con grado di protezione IP67 e un'unità di elaborazione dati con grado di protezione IP65. La sua protezione anticorrosione soddisfa gli standard ISO C5, rendendola particolarmente adatta per condizioni offshore, onshore e di elevata umidità o nebbia salina. L'intervallo di temperature operative va da -40 °C a +60 °C, con capacità di sopravvivenza da -40 °C a +65 °C durante interruzioni di corrente e da -45 °C a +65 °C quando alimentato. Può resistere a velocità del vento fino a 75 m/s e operare ad altitudini che raggiungono i 3.500 m. La testa ottica non pesa più di 17,5 kg e l'unità dati pesa fino a 3,6 kg, il che facilita l'installazione e aiuta a ridurre i costi relativi alla gru.
Con la sua struttura robusta, l'eccezionale precisione di misurazione e le versatili opzioni di connettività, la serie Molas NL trascende il ruolo di uno strumento di misurazione del vento tradizionale. Serve come base per le operazioni intelligenti dei parchi eolici, consentendo agli operatori di ottenere una maggiore efficienza, ridurre le spese di manutenzione e mantenere un vantaggio competitivo sostenibile nel settore delle energie rinnovabili.
Caratteristiche:
Misurazione avanzata del vento
Il nostro sistema fornisce una misurazione reale del vento frontale, garantendo un rilevamento preciso della direzione e della velocità del vento. È in grado di acquisire dati in tempo reale, con funzionalità di trasmissione continua e archiviazione locale per una maggiore affidabilità.
Le misurazioni vantano una precisione impressionante fino a 0,1 metri al secondo in velocità e 0,5 gradi in direzione. Inoltre, il dispositivo funziona a un'elevata frequenza di campionamento, consentendo un'analisi dettagliata del vento su più strati di distanza e un ampio intervallo di misurazione.
Tecnologia innovativa e design intuitivo
Il dispositivo utilizza una tecnica di misurazione tridimensionale a quattro raggi, migliorando notevolmente la precisione e la completezza della raccolta dei dati sul vento. La sua configurazione intelligente semplifica la configurazione e garantisce prestazioni ottimali in varie condizioni.
Progettato pensando alla facilità di manutenzione, il sistema offre un'elevata applicabilità in diversi ambienti e una compatibilità superiore con le infrastrutture e le tecnologie esistenti.
Parametri tecnici:
| IP (testa ottica) |
IP67 |
| Umidità massima |
100% (extravaginale) / 95% (all'interno della cabina) |
| Temperatura di sopravvivenza |
-40°C ~ 65°C (interruzione di corrente) / -45°C ~ 65°C (accensioni) |
| Gamma di accelerazione |
-0,5 g ~ 0,5 g |
| Allineare |
70m ~ 750m (NL750) |
| Peso (testa ottica) |
≤17,5 kg |
| Intervallo di temperatura |
-40°C ~ 60°C |
| Livello di misurazione |
10 |
| IP (unità dati) |
IP65 |
| Peso (unità dati) |
≤3,6 kg |
Applicazioni:
Analisi del carico della lama
Comprendere le forze che agiscono sulle pale è fondamentale per ottimizzare le prestazioni e garantire l'integrità strutturale. L'analisi del carico della pala aiuta a identificare i punti di stress e la potenziale fatica, consentendo migliori strategie di progettazione e manutenzione.
Test della curva di potenza
Il test della curva di potenza misura la relazione tra la velocità del vento e la potenza erogata da una turbina. Questa valutazione è essenziale per valutare l'efficienza e le prestazioni operative in condizioni di vento variabili.
Analisi della scia
L'analisi della scia esamina i disturbi del flusso d'aria causati dalle turbine che colpiscono le unità a valle. Studiando questi effetti di scia, è possibile ottimizzare il posizionamento delle turbine e migliorare la resa energetica complessiva dell'azienda agricola.
Correzione dell'imbardata
La correzione dell'imbardata regola l'orientamento della turbina per affrontare con precisione la direzione del vento. Il corretto controllo dell'imbardata massimizza la cattura di energia e riduce l'usura meccanica minimizzando le perdite di disallineamento.
Controllo intelligente del gruppo agricolo
I sistemi di controllo di gruppo intelligenti coordinano più turbine all’interno di un parco eolico per migliorare le prestazioni collettive. Attraverso algoritmi avanzati, questi sistemi ottimizzano la potenza erogata, riducono le interferenze di scia e aumentano l'efficienza operativa.
