Descrizione del prodotto:

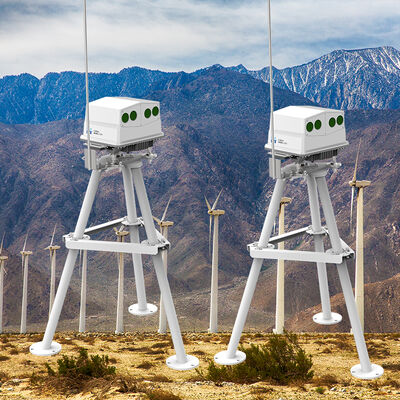

La serie Molas NL rappresenta un avanzato sistema di lidar per il vento con nacelletta, sviluppato in modo indipendente dalla nostra azienda e specificamente progettato per applicazioni intelligenti di energia eolica.Utilizzo della tecnologia laser per il telerilevamento, questo apparecchio è installato sopra la nacelletta della turbina eolica e utilizza un meccanismo di rilevamento coerente basato sul principio del cambio di frequenza laser Doppler.Emettendo impulsi laser e interpretando i segnali di ritorno degli aerosol atmosferici, il lidar fornisce misurazioni molto accurate del campo vettoriale del vento a distanze diverse a seconda del modello: da 50 m a 200 m per il NL200, 400 m per il NL400, 500 m per il NL500,e da 70 m fino a 750 m per il NL750, tutti posizionati davanti al rotore.
Sostenendo fino a dieci livelli di misurazione simultanei con un tasso di aggiornamento dei dati di 4 Hz, la serie Molas NL raggiunge una precisione eccezionale, vantando una precisione della velocità del vento di 0.1 m/s e una precisione della direzione del vento entro ±0.5°. Ciò consente al sistema di catturare efficacemente i cambiamenti rapidi e dinamici delle condizioni del vento.mentre l'angolo verticale differisce ¥ 25° o 10° per il NL200, e 10° per i modelli NL400, NL500 e NL750, ottimizzando così la copertura spaziale per soddisfare una varietà di progetti di turbine e esigenze del sito.
L'integrazione con il sistema di controllo della turbina principale è semplificata attraverso più protocolli di comunicazione industriale, come Profibus DP, Modbus TCP, Modbus RTU e CANOPEN.Questo garantisce una connettività senza soluzione di continuità e consente strategie di controllo avanzate di feed-forward. Fornendo dati di anteprima del vento in tempo reale, il lidar Molas NL consente alle turbine di regolare in modo proattivo l'inclinazione e la marcia prima che il vento raggiunga le pale del rotore.si ottengono riduzioni significative sia del carico estremo che di quello da stanchezzaOltre al controllo del feed-forward, il sistema svolge anche un ruolo fondamentale nella correzione del disallineamento della guinzaglia,Verificazione della curva di potenza in sostituzione dei tradizionali alberi, rilevamento e analisi delle sveglie, e il controllo cooperativo intelligente delle flotte di turbine eoliche.
Progettata per funzionare in modo affidabile in ambienti difficili, la serie Molas NL dispone di una testina ottica con rating IP67 e di un'unità di elaborazione dati con rating IP65.La sua protezione contro la corrosione corrisponde alle norme ISO C5, che lo rende adatto a condizioni offshore, onshore e ad alta umidità o a spruzzo di sale.con capacità di sopravvivenza da -40 °C a +65 °C durante le interruzioni di corrente e da -45 °C a +65 °C durante l'alimentazione. Il sistema sopporta venti di sopravvivenza fino a 75 m/s e può operare ad altitudini fino a 3.500 metri.5 kg, e l'unità di elaborazione dei dati pesa fino a 3,6 kg, il che contribuisce a ridurre le esigenze e i costi della gru.
Con la sua costruzione durevole, la sua precisione eccezionale e le sue opzioni di connettività flessibili, la serie Molas NL supera gli strumenti tradizionali di misurazione del vento.Esso costituisce un elemento fondamentale per la gestione intelligente dei parchi eolici, consentendo agli operatori di ottenere un'efficienza superiore, costi di manutenzione inferiori e un vantaggio competitivo sostenibile nel settore delle energie rinnovabili.
Caratteristiche:
Il nostro sistema è dotato di una vera misurazione del vento frontale, che garantisce una raccolta precisa e accurata dei dati del vento direttamente dalla fonte.consentire l'accesso senza soluzione di continuità e il backup delle informazioni critiche.
Il dispositivo offre una precisione eccezionale, con misurazioni precise fino a 0,1 metri al secondo e 0,5 gradi.garantisce che anche i rapidi cambiamenti delle condizioni del vento siano catturati efficacemente.
Progettato per monitorare più strati di distanza, il sistema copre una vasta gamma, fornendo informazioni ambientali complete su diverse altitudini.Questa capacità multi-livello migliora la profondità e l'affidabilità dei dati raccolti.
Utilizzando un approccio di misurazione tridimensionale a quattro fasci, l'apparecchiatura fornisce analisi del vento approfondite e multidimensionali.La sua configurazione intelligente consente prestazioni ottimizzate su misura per esigenze operative specifiche.
Inoltre, il sistema è facile da mantenere, riducendo al minimo i tempi di inattività e garantendo un funzionamento continuo con uno sforzo minimo.insieme a una forte compatibilità per integrarsi senza intoppi con le impostazioni esistenti.
Parametri tecnici:
| Distanza |
70m ~ 750m (NL750) |
| Strato di misura |
10 |
| Peso (testa ottica) |
≤ 17,5 kg |
| Peso (unità dati) |
≤ 3,6 kg |
| Classificazione IP (testa ottica) |
Protezione IP67 |
| Velocità del vento per sopravvivere |
75 m/s |
| Classificazione IP (unità di dati) |
Protezione IP65 |
| Temperatura di sopravvivenza |
-40°C ~ 65°C (interruzione di corrente) / -45°C ~ 65°C (aumenti di corrente) |
| Intervallo di temperatura |
-40°C ~ 60°C |
| Distanza di accelerazione |
- 0,5 g ~ 0,5 g |
Applicazioni:
Analisi del carico della lama
L'analisi del carico delle pale implica la valutazione delle forze e delle sollecitazioni subite dalle pale della turbina durante il funzionamento.
Questo processo è fondamentale per garantire l'integrità strutturale e la longevità delle lame in varie condizioni di vento.
Prova della curva di potenza
La prova della curva di potenza è eseguita per determinare la relazione tra la velocità del vento e la potenza elettrica prodotta da una turbina.
Questa prova aiuta a valutare le prestazioni e l'efficienza della turbina nel convertire l'energia eolica in energia utilizzabile.
Analisi del risveglio
L'analisi di Wake si concentra sullo studio dei modelli di flusso d'aria dietro una turbina eolica.
La comprensione degli effetti di onda è importante per ottimizzare il posizionamento delle turbine e ridurre al minimo le perdite di prestazioni nei parchi eolici.
Correzione di Yaw
La correzione del yaw si riferisce all'adeguamento dell'orientamento della turbina rispetto alla direzione del vento.
Un corretto controllo dell'inclinazione massimizza la cattura di energia e riduce lo stress meccanico sui componenti della turbina.
Controllo intelligente dei gruppi agricoli
Il controllo di gruppo intelligente delle aziende eoliche comporta la gestione coordinata di più turbine in un parco eolico.
Attraverso algoritmi avanzati e dati in tempo reale, il sistema ottimizza la produzione complessiva delle aziende agricole e l'efficienza operativa.
