Descrizione del prodotto:
La serie Molas NL rappresenta un avanzato sistema di radar a nacelli eoliche sviluppato in modo indipendente dalla nostra azienda, progettato specificamente per applicazioni eoliche intelligenti.Questo dispositivo di telerilevamento basato su laser è montato sulla gondola della turbina eolica e utilizza un'architettura di rilevamento coerente basata sul principio del cambio di frequenza laser Doppler. Emettendo impulsi laser e ricevendo segnali retro-dispersi dagli aerosol atmosferici, fornisce precise misurazioni del campo vettoriale del vento a distanze comprese tra 50 m e 200 m (NL200),400 m (NL400), 500 m (NL500) o da 70 a 750 m (NL750) davanti al piano del rotore.
Il sistema supporta fino a 10 livelli di misurazione contemporaneamente e aggiorna i dati a una frequenza di 4 Hz. Offre una precisione della velocità del vento di 0,1 m/s e una precisione della direzione del vento di ±0,5°,che garantisce un monitoraggio accurato delle variazioni dinamiche del vento- quattro configurazioni di trave: tutti i modelli hanno un angolo orizzontale di 30°, mentre gli angoli verticali variano da 25° a 10° per NL200 e da 10° per NL400, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NL500, NLe modelli NL750 che forniscono una copertura spaziale ottimale su misura per le diverse condizioni delle turbine e del sito.
L'integrazione con il sistema di controllo principale della turbina è perfetta tramite protocolli di comunicazione industriale multipli come Profibus DP, Modbus TCP, Modbus RTU e CANOPEN.Questa connettività facilita le strategie avanzate di controllo del feed-forward fornendo dati di previsione del vento in tempo reale, che consente alla turbina di regolare in modo proattivo l'inclinazione e la declinazione prima che il vento raggiunga il rotore.e la produzione annuale di energia (AEP) è migliorataOltre al controllo del feed-forward, la serie Molas NL supporta la correzione del disallineamento della guinzaglia, la verifica della curva di potenza, sostituendo il tradizionale rilevamento e l'analisi dei masteli di rilevamento.e controllo cooperativo intelligente tra le flotte.

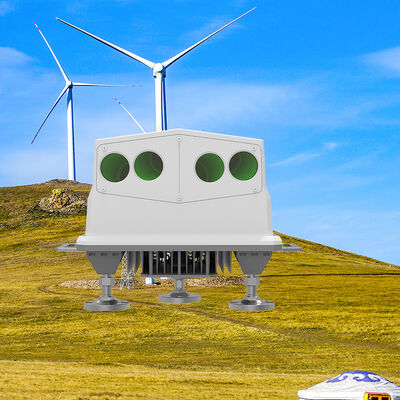

Costruito per resistere a ambienti difficili, il sistema vanta una testina ottica IP67 e un'unità di elaborazione dati IP65.rendendolo adatto per offshore, a terra e in luoghi esposti all'umidità o allo spruzzo di sale.con limiti di sopravvivenza da -40 °C a +65 °C durante la perdita di potenza e da -45 °C a +65 °C durante l'alimentazione- può sopportare venti di sopravvivenza fino a 75 m/s e funziona in modo efficiente ad altitudini fino a 3500 m. La testa ottica pesa non più di 17,5 kg e l'unità di dati è limitata a 3,6 kg,garantire la facilità di installazione e ridurre le spese relative alle gru.
Con una costruzione robusta, precisione eccezionale e opzioni di connettività versatili,la serie Molas NL va oltre il semplice dispositivo di misurazione del vento, costituendo la base delle operazioni di parchi eolici intelligentiQuesto sistema consente agli operatori di raggiungere una maggiore efficienza, ridurre i costi di manutenzione e mantenere un vantaggio competitivo sostenibile nel settore delle energie rinnovabili.
Caratteristiche:
Il dispositivo è dotato di una vera tecnologia di misurazione del vento frontale, che garantisce l'acquisizione precisa e affidabile dei dati del vento.consentire un monitoraggio continuo e un facile accesso alle informazioni registrate.
Con una precisione fino a 0,1 metri al secondo per la velocità del vento e 0,5 gradi per la direzione, il sistema garantisce un'elevata precisione.La sua elevata velocità di campionamento consente di acquisire dati dettagliati e frequenti su più strati di distanza, che copre un'ampia gamma operativa.
Utilizzando un approccio di misurazione tridimensionale a quattro fasci, lo strumento fornisce un'analisi completa del vento.mentre il suo design enfatizza la facilità di manutenzione per la fruibilità a lungo termine.
La soluzione offre un'elevata applicabilità in vari ambienti e dimostra una forte compatibilità con i sistemi esistenti, rendendola una scelta versatile per diverse esigenze di misurazione del vento.
Parametri tecnici:
| Peso (testa ottica) |
≤ 17,5 kg |
| Strato di misura |
10 |
| IP (testa ottica) |
Protezione IP67 |
| Distanza di accelerazione |
- 0,5 g ~ 0,5 g |
| Velocità del vento per sopravvivere |
75 m/s |
| Temperatura di sopravvivenza |
-40°C ~ 65°C (interruzione di corrente) / -45°C ~ 65°C (aumenti di corrente) |
| IP (unità di dati) |
Protezione IP65 |
| Distanza |
70m ~ 750m (NL750) |
| Peso (unità dati) |
≤ 3,6 kg |
| Umidità massima |
100% (extravaginale) / 95% (dentro la cabina) |
Applicazioni:
Analisi del carico della lama
L'analisi del carico delle pale consiste nell'esaminare le forze e le sollecitazioni subite dalle pale della turbina durante il funzionamento.
Questa valutazione è fondamentale per garantire l'integrità strutturale e la longevità delle pale in varie condizioni di vento.
Prova della curva di potenza
La prova della curva di potenza misura la relazione tra la velocità del vento e la potenza elettrica prodotta dalla turbina.
Questa prova aiuta a valutare l'efficienza e le prestazioni della turbina a diverse velocità del vento.
Analisi del risveglio
L'analisi delle ondate si concentra sugli effetti delle turbine eoliche sul flusso d'aria a valle.
La comprensione della dinamica delle onde è essenziale per ottimizzare il posizionamento delle turbine all'interno di una fattoria per ridurre al minimo le perdite di potenza e le turbolenze.
Correzione di Yaw
La correzione della curvatura si riferisce all'adeguamento dell'orientamento della turbina per affrontare la direzione del vento in modo ottimale.
Un corretto controllo dell'inclinazione migliora la cattura dell'energia e riduce lo stress meccanico sui componenti della turbina.
Controllo intelligente dei gruppi agricoli
Il controllo di gruppo intelligente di un parco eolico comporta la gestione coordinata di più turbine eoliche all'interno di un parco eolico.
Utilizzando algoritmi avanzati e dati in tempo reale, questa strategia di controllo migliora l'efficienza complessiva e massimizza la produzione di energia.
