Dettagli:
Termini di pagamento e spedizione:
|
| Frequenza: | 4Hz | Irradi indicare l'accuratezza: | ±0.1° |
|---|---|---|---|
| Grado di anticorrosivo: | ISO C5 | Intervallo di temperatura di sopravvivenza: | -40 °C ~ 65 °C (spento),-45 °C ~ 65 °C (caricato) |
| Intervallo di umidità di lavoro: | RH di 0~100% | Intervallo di accelerazione di lavoro: | - 0,5 g ≈ 0,5 g |
| Struttura del fascio: | 4 travi, angolo orizzontale 30° | ||
| Evidenziare: | radar a catenaria di telerilevamento,quattro fasci montati su una navicella,Nacelli di rilevamento a distanza con radar |
||
4Hz, 4 fasci, 10 intervalli di misura simultanei Nacelle Wind Lidar
Introduzione del prodotto
La serie Molas NL è un lidar eolico a navetta sviluppato indipendentemente per lo schema di applicazione intelligente dei clienti dell'energia eolica.Si tratta di un dispositivo di misura del vento laser a telerilevamento installato sulla parte superiore della gondola della turbina eolicaIl lidar adotta il sistema di rilevamento coerente, e basato sul principio di spostamento di frequenza laser Doppler,realizza la misurazione accurata di 50m-200m / 400m / 750m vettoriale campo del vento di fronte al ventilatore.
Per la prova del ventilatore, come l'analisi del carico della lama, la prova della curva di potenza, l'analisi della scia, ecc.
|Parametri del prodotto
|
Misura la distanza |
50~200m |
|
Numero di sezioni misurate |
10 |
|
Frequenza di campionamento |
4 Hz |
|
Intervallo di misura della velocità del vento |
-50 ~ 50 m/s |
|
Intervallo di misura della direzione del vento |
-180° ≈ 180° |
|
Precisione della velocità del vento |
0.1 m/s |
|
Accuratezza della direzione del vento |
± 0,5° |
|
Precisione di puntamento del fascio |
± 0,1° |
|
Grado anticorrosione |
ISO C5 |
|
Fornitore di alimentazione |
100 VAC~240 VAC ±10% 50 Hz~60 Hz ±6% |
|
Potenza |
≤ 300 W |
|
Intervallo di temperatura di funzionamento |
-40°C-60°C |
|
Intervallo di temperatura di sopravvivenza |
-40 °C ~ 65 °C (spento),-45 °C ~ 65 °C (caricato) |
|
Intervallo di umidità di lavoro |
0 ∼ 100% RH |
|
Velocità del vento di sopravvivenza |
70 m/s |
|
Intervallo di accelerazione di lavoro |
- 0,5 g ≈ 0,5 g |
|
Livello di protezione IP |
Apparecchiature in sala macchine: IP54,Apparecchiature al di fuori della sala macchine: IP66 |
|
struttura della trave |
4 travi, angolo orizzontale 30° |
|
Protezione dalle radiazioni |
CISPR 11 |
|
Peso |
Oh circa 23 kg, DU circa 6 kg |
Caratteristiche del prodotto
Lo strumento di misura del vento radar con misura del vento laser è installato fisso nella parte superiore della cabina della turbina eolica, parallela all'asse centrale orizzontale della turbina eolica.L' anemometro lidar può misurare i dati precisi della direzione del vento escludendo la scia della turbina eolicaNello specifico, l'anemometro lidar osserva la struttura turbolenta del fluido del vento attraverso la modalità di scansione fisso, e contemporaneamente utilizza più fasce di scansione geometriche, cioèMisurazione del vento mediante radarI dati completi sulla direzione del vento possono essere misurati con elevata risoluzione dalla regione per eliminare l'influenza della scia della turbina eolica.

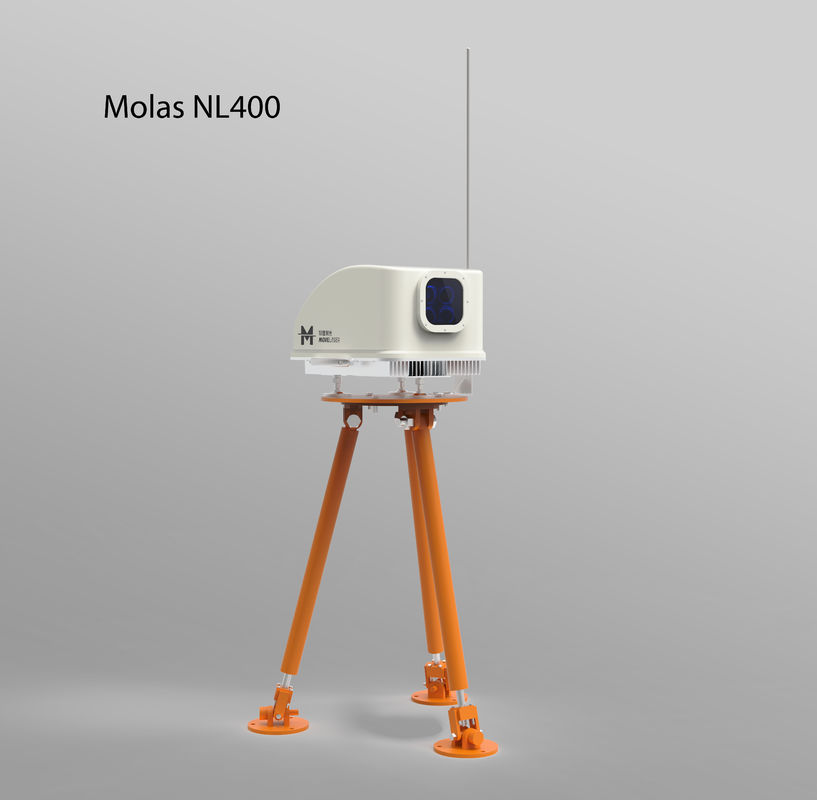

|Immagine del prodotto
