Dettagli:
Termini di pagamento e spedizione:
|
| Distanza di rilevazione di linea di mira: | 10km (caso tipico) | Risoluzione di distanza: | 30m/45m/60m/75m facoltativi |
|---|---|---|---|
| tempo di accumulazione: | 0.5s/1s/2s/4s/8s facoltativo | Gamma radiale di misura di velocità del vento: | -75~+75 m/s |
| Accuratezza radiale di misura di velocità del vento: | 0.1m/s | Eseguire consumo di energia: | ≤1kW |
| Alimentato vicino: | 110VAC±20% o 220VAC±20%, 50Hz±10% | Dimensione: | 800mm*650mm*11 30mm |
| Evidenziare: | Anti lidar di misura del vento di corrosione C4,Lidar di misura del vento di iso 9223,Sistema LIDAR del vento dei pesci luna 3D |
||

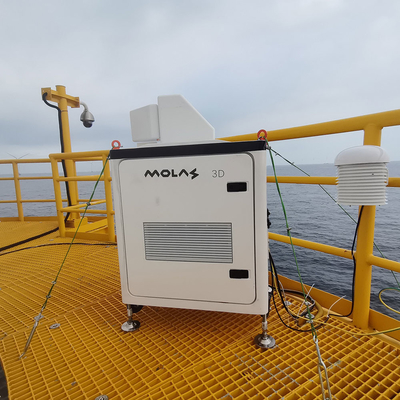

Lidar del vento di 9223:2012 C4 di iso della classe di protezione contro la corrosione
1, introduzione di prodotto
L'applicazione di rilevazione del gradiente trasversale della velocità del vento del sistema LIDAR del vento 3D si applica per la prima volta a Hong Kong International Airport. Gli stati del terreno di Hong Kong International Airport sono complessi. 70% del gradiente trasversale della velocità del vento è causato dal terreno. In media, un volo su 500 voli ha riferito l'incontro del gradiente trasversale della velocità del vento ovvio. Dopo l'applicazione del lidar, combinata con la strategia d'esplorazione del sentiero di discesa degli aerei sviluppata da Hong Kong Observatory, il riuscito tasso di rilevazione di gradiente trasversale della velocità del vento all'aeroporto è aumentato a più di 76% e la capacità di lavorazione quotidiana dell'aeroporto è aumentato di 30%.
2, parametri di prestazione
| Parametri di base | |
| Distanza di rilevazione di linea di mira | 10km (caso tipico) |
| Risoluzione di distanza | 30m/45m/60m/75m facoltativi |
| Tempo di accumulazione | 0.5s/1s/2s/4s/8s facoltativo |
| Gamma radiale di misura di velocità del vento | -75~+75 m/s |
| Accuratezza radiale di misura di velocità del vento | 0.1m/s |
| Numero degli strati di distanza | fino a 300 |
| Gamma orizzontale di ricerca | 360° × n |
| Gamma verticale di ricerca | -10°~190° |
| Indicare accuratezza | 0.1° |
| Metodo di esame | Ricerca di PPI, di RHI, di DBS, di LOS e di programma |
| Forma in tempo reale del emissione dei dati | Profibus DP/Modbus TCP/CAN facoltativo |
| Telecomunicazione | Accesso remoto 1000BASE-TX o 4G |
| Parametri ambientali | |
| Temperatura di funzionamento ed umidità | -25~+50℃ (allungabile a -40~+60℃), RH di 5%~100% |
| Classe di protezione del IP | Alloggio IP54, modulo IP66 del centro |
| Grado di anticorrosivo | C4 |
| Velocità del vento di sopravvivenza | 70m/s (fisso a piedi o dal cavo metallico) |
| Altitudine di lavoro | ≤3500m |
| Altri parametri | |
| Eseguire consumo di energia | ≤1kW |
| Alimentato vicino | 110VAC±20% o 220VAC±20%, 50Hz±10% |
| Dimensione | 800mm*650mm*11 30mm |
| Peso | ≤150kg |
| Accessibilità | |
| Funzionalità di GNSS | Supporto GPS/Beidou |
| Servizio di tempo | Sincronizzazione del NTP o sincronizzazione di GPS/Beidou |
3, rappresentazione schematica del lidar del vento di doppler di esame 3D
