Dettagli:
Termini di pagamento e spedizione:
|
| Distanza di rilevazione di linea di mira: | 10km (caso tipico) | Risoluzione di distanza: | 30m/45m/60m/75m facoltativi |
|---|---|---|---|
| Numero degli strati di distanza: | fino a 300 | Gamma orizzontale di ricerca: | 360° × n |
| Metodo di esame: | Ricerca di PPI, di RHI, di DBS, di LOS e di programma | Forma in tempo reale del emissione dei dati: | Profibus DP/Modbus TCP/CAN facoltativo |
| Classe di protezione del IP: | Alloggio IP54, modulo IP66 del centro | Grado di anticorrosivo: | C4 |
| Evidenziare: | Lidar del vento di doppler della classe C4 di corrosione,Lidar del vento di doppler dei pesci luna 3D,Distanza di rilevazione dei pesci luna 3D 10km |
||

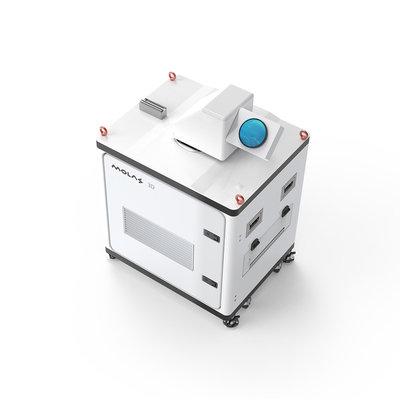

Pesci luna 3D, distanza 10km, classe C4 di rilevazione di linea di mira di corrosione
1, vantaggi del prodotto
①Informazioni ricche di misura: misura raffinata campo del vento 3D, fino a 300 strati su ordinazione di distanza
②Vasta gamma: distanza tipica di rilevazione di 10km
③Alta precisione: indicare accuratezza 0.1°, accuratezza visiva 0.1m/s di velocità del vento di direzione
2, principio di lavoro
Il lidar d'esplorazione del vento dei pesci luna 3D è un sistema LIDAR basato per principi di cui sopra e fornito ulteriormente di analizzatore che può regolare liberamente la direzione del fascio, che può eseguire un metodo di esplorazione specifico per una gamma specifica di spazio aereo e può fornire informazioni di alta precisione per qualsiasi tempo, complete, in tempo reale del giacimento del vento può essere usato per l'osservazione meteorologica urbana, valutazione delle risorse di energia eolica, allarme immediato del gradiente trasversale della velocità del vento locale, turbolenza ad alta altitudine, la ricerca aerodinamica della galleria del vento, valutazione complessa delle risorse di energia eolica di vento di terra e del terreno ed altri scenari dell'applicazione.
3, parametri di prestazione
| Parametri di base | |
| Distanza di rilevazione di linea di mira | 10km (caso tipico) |
| Risoluzione di distanza | 30m/45m/60m/75m facoltativi |
| Tempo di accumulazione | 0.5s/1s/2s/4s/8s facoltativo |
| Gamma radiale di misura di velocità del vento | -75~+75 m/s |
| Accuratezza radiale di misura di velocità del vento | 0.1m/s |
| Numero degli strati di distanza | fino a 300 |
| Gamma orizzontale di ricerca | 360° × n |
| Gamma verticale di ricerca | -10°~190° |
| Indicare accuratezza | 0.1° |
| Metodo di esame | Ricerca di PPI, di RHI, di DBS, di LOS e di programma |
| Forma in tempo reale del emissione dei dati | Profibus DP/Modbus TCP/CAN facoltativo |
| Telecomunicazione | Accesso remoto 1000BASE-TX o 4G |
| Parametri ambientali | |
| Temperatura di funzionamento ed umidità | -25~+50℃ (allungabile a -40~+60℃), RH di 5%~100% |
| Classe di protezione del IP | Alloggio IP54, modulo IP66 del centro |
| Grado di anticorrosivo | C4 |
| Velocità del vento di sopravvivenza | 70m/s (fisso a piedi o dal cavo metallico) |
| Altitudine di lavoro | ≤3500m |
| Altri parametri | |
| Eseguire consumo di energia | ≤1kW |
| Alimentato vicino | 110VAC±20% o 220VAC±20%, 50Hz±10% |
| Dimensione | 800mm*650mm*1130mm |
| Peso | ≤150kg |
| Accessibilità | |
| Funzionalità di GNSS | Supporto GPS/Beidou |
| Servizio di tempo | Sincronizzazione del NTP o sincronizzazione di GPS/Beidou |
4, influenza di gradiente trasversale della velocità del vento (microburst) sugli aerei
