| Valutazione di recinzione: | IP65 (o secondo i bisogni specifici) | Distanza di rilevazione: | % di riflettività di 200m@90 di riflettività di 140m@10 di % |
|---|---|---|---|
| Lunghezza d'onda: | 905nm | Frequenza di ripetizione: | 20KHz per canale |
| Gamma di umidità di lavoro: | RH di 0%~100% | Metodo di gamma: | 1ToF |
| Evidenziare: | 20KHz per lidar di misura del vento di Manica,OEM di lidar di misura del vento,Lidar del CL dei pesci luna per la misura del vento |
||

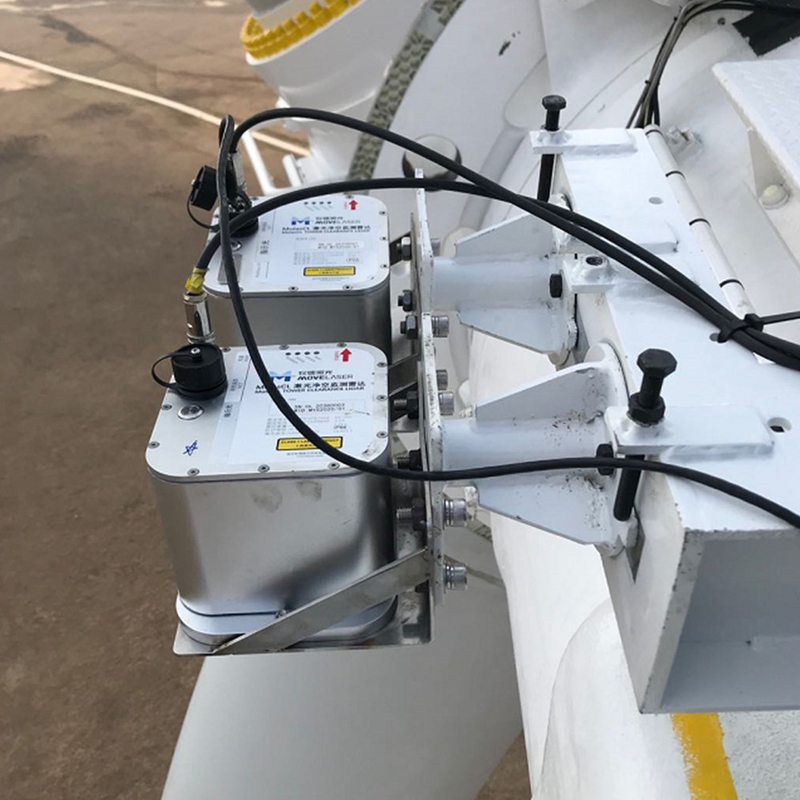

Il CL 20kHz 20KHz dei pesci luna per canale impedisce la classe 1 di spazzata della torre
1, descrizione di funzione di sistema
MolasCL usa il metodo di gamma del dToF (tempo di volo diretto) per raggiungere il laser che varia, cioè, emette i ultra-brevi impulsi del laser.
L'impulso del laser di ogni canale ottico di MolasCL ha un'alta frequenza di ripetizione di 20kHz, così ci sono 20.000 dati di gamma al secondo e tre canali ottici possono generare 60.000 dati di gamma al secondo. L'unità di elaborazione, l'algoritmo d'elaborazione nell'unità di elaborazione filtra l'interferenza di forte luce e l'interferenza di pioggia, di neve, della sabbia e della polvere ed esegue la distinzione dell'identificazione e di visibilità di dati della foglia e poi trasmette i dati di misura della lama all'interfaccia di dati e l'interfaccia di dati è basata sulla comunicazione. I requisiti del protocollo e del bus del campo inviare i dati al padrone del fan attraverso l'interfaccia bus del campo.
2, scheda di dati tecnica
| Indice di gamma | |
| Metodo di gamma | 1ToF |
| Distanza di rilevazione | % di riflettività di 200m@90 di riflettività di 140m@10 di % |
| Risoluzione di gamma | ≤0.1m |
| Accuratezza di misura | ±0.2m |
| Accuratezza ripetuta di misura | ±0.2m |
| Resistenza a luce ambientale | 100Klux |
| Indice di rifrazione | |
| Lunghezza d'onda | 905nm |
| Frequenza di ripetizione | 20KHz per canale |
| Livello di sicurezza dei laser | Classe 1 |
| Adattabilità ambientale | |
| Gamma di temperatura di lavoro | -40℃~+60℃ |
| Gamma di temperature di sopravvivenza | -45℃~+65℃ |
| Gamma di umidità di lavoro | RH di 0%~100% |
| Valutazione di recinzione | IP65 (o secondo i bisogni specifici) |
| Gamma di lavoro di accelerazione | -0.5g ~ 0.5g |
| Indicare del fascio | |
| Flusso luminoso 1 | 0° |
| Flusso luminoso 2 | 2.05°±0.2° |
| Flusso luminoso 3 | 4.09°±0.2° |
| Risultati di misura dell'uscita | |
| Tempo reale prodotti di dati |
Identificazione del dispositivo, direttamente distanza di misura, intensità della luce della luce di ritorno, Bandiera valida di dati, stato di sistema |
| Fieldbus | DP di Profibus/Modbus RTU/CANopen Tre protocolli di fieldbus e la comunicazione RS485 possono essere personalizzati |
| Qther | |
| Consumo di energia di funzionamento | All'interno di 60W |
| Tensione di rifornimento e corrente massima | CC 24V, 3A |
| Dimensione | 200×200×250mm |
