Dettagli:
Termini di pagamento e spedizione:
|
Distanza di rilevazione di linea di mira: | 10km (caso tipico) | Risoluzione di distanza: | 30m/45m/60m/75m facoltativi |
---|---|---|---|
tempo di accumulazione: | 0.5s/1s/2s/4s/8s facoltativo | Gamma radiale di misura di velocità del vento: | -75~+75 m/s |
Accuratezza radiale di misura di velocità del vento: | 0.1m/s | Numero degli strati di distanza: | fino a 300 |
Gamma orizzontale di ricerca: | 360° × n | Gamma verticale di ricerca: | -10°~190° |
indicare accuratezza: | 0.1° | Metodo di esame: | Ricerca di PPI, di RHI, di DBS, di LOS e di programma |
Forma in tempo reale del emissione dei dati: | Profibus DP/Modbus TCP/CAN facoltativo | Telecomunicazione: | Accesso remoto 1000BASE-TX o 4G |
Temperatura di funzionamento ed umidità: | -25~+50℃ (allungabile a -40~+60℃), RH di 5%~100% | Classe di protezione del IP: | Alloggio IP54, modulo IP66 del centro |
Grado di anticorrosivo: | C4 | Velocità del vento di sopravvivenza: | 70m/s (fisso a piedi o dal cavo metallico) |
Altitudine di lavoro: | ≤3500m | Eseguire consumo di energia: | ≤1kW |
Alimentato vicino: | 110VAC±20% o 220VAC±20%, 50Hz±10% | Dimensione: | 800mm*650mm*11 30mm |
Peso: | ≤150kg | Funzionalità di GNSS: | Supporto GPS/Beidou |
Servizio di tempo: | Sincronizzazione del NTP o sincronizzazione di GPS/Beidou | ||
Evidenziare: | Il doppler tridimensionale avvolge il lidar,Lidar del vento di doppler di MOVELASER,Lidar del vento dei pesci luna 3D dell'OEM |

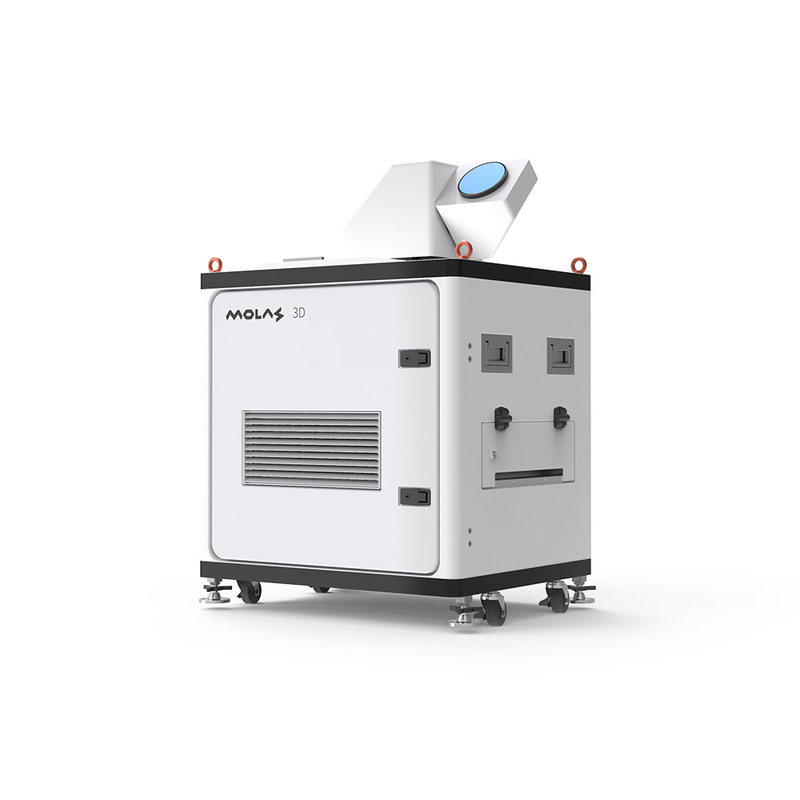

Lidar d'esplorazione tridimensionale del vento di doppler
1, introduzione di prodotto
I pesci luna 3D sono una ricerca tridimensionale basata per principio di spostamento di frequenza coerente di doppler del laser pulsato. Lidar descrittivo del vento, che può individuare il vento tridimensionale all'interno del raggio di 10Km del punto dell'obiettivo. È fornito di un sistema di alta precisione di esame 3D che può raggiungere molto la stessa modalità di scansione (ricerca di PPI/RHI/DBS/LOS/programmed).
2, parametri di prestazione
Parametri di base | |
Distanza di rilevazione di linea di mira | 10km (caso tipico) |
Risoluzione di distanza | 30m/45m/60m/75m facoltativi |
Tempo di accumulazione | 0.5s/1s/2s/4s/8s facoltativo |
Gamma radiale di misura di velocità del vento | -75~+75 m/s |
Accuratezza radiale di misura di velocità del vento | 0.1m/s |
Numero degli strati di distanza | fino a 300 |
Gamma orizzontale di ricerca | 360° × n |
Gamma verticale di ricerca | -10°~190° |
Indicare accuratezza | 0.1° |
Metodo di esame | Ricerca di PPI, di RHI, di DBS, di LOS e di programma |
Forma in tempo reale del emissione dei dati | Profibus DP/Modbus TCP/CAN facoltativo |
Telecomunicazione | Accesso remoto 1000BASE-TX o 4G |
Parametri ambientali | |
Temperatura di funzionamento ed umidità | -25~+50℃ (allungabile a -40~+60℃), RH di 5%~100% |
Classe di protezione del IP | Alloggio IP54, modulo IP66 del centro |
Grado di anticorrosivo | C4 |
Velocità del vento di sopravvivenza | 70m/s (fisso a piedi o dal cavo metallico) |
Altitudine di lavoro | ≤3500m |
Altri parametri | |
Eseguire consumo di energia | ≤1kW |
Alimentato vicino | 110VAC±20% o 220VAC±20%, 50Hz±10% |
Dimensione | 800mm*650mm*11 30mm |
Peso | ≤150kg |
Accessibilità | |
Funzionalità di GNSS | Supporto GPS/Beidou |
Servizio di tempo | Sincronizzazione del NTP o sincronizzazione di GPS/Beidou |
3, rappresentazione schematica del lidar del vento di doppler di esame 3D
